Amortisseurs

Les structures de support minces et les longues longueurs de câbles rendent les haubans sensibles aux vibrations. De grandes amplitudes de vibration peuvent entraîner des dommages au câble en raison des charges de flexion et de fatigue. Cela diminue la durabilité d’un câble et peut même mettre en danger la sécurité structurelle. Selon les paramètres respectifs du câble, chaque câble est plus ou moins sujet aux vibrations. Les câbles plus longs sont plus susceptibles de vibrer que les câbles courts.

Par expérience, DYWIDAG recommande d’augmenter l’amortissement inhérent d’un câble en utilisant des dispositifs d’amortissement supplémentaires pour les longueurs de câble supérieures à 80 m. La réalisation d’une étude spécifique au vent et aux vibrations dans le cadre d’un projet permet de localiser les câbles qui peuvent nécessiter un amortissement supplémentaire.

Les câbles commencent à vibrer lorsqu’ils sont excités. Différents mécanismes d’excitation sont connus et peuvent être vus dans cet aperçu. Un amortissement suffisant empêche les câbles de vibrer et atténue ainsi l’excitation. DYWIDAG recommande d’atteindre des valeurs d’amortissement d’au moins 3–4 % de décrément logarithmique δ pour les deux à trois premiers modes de vibration en fonction des conditions aux limites de chaque câble et des exigences spécifiques du projet. Ces valeurs d’amortissement ne peuvent généralement pas être obtenues par un amortissement inhérent au câble, de sorte qu’un amortissement supplémentaire est la solution.

Caractéristiques et avantages du produit

Différentes solutions d’amortissement sont disponibles et peuvent être applicables à un câble en fonction de sa configuration comme la longueur du câble, la masse du câble, la force du câble, etc.

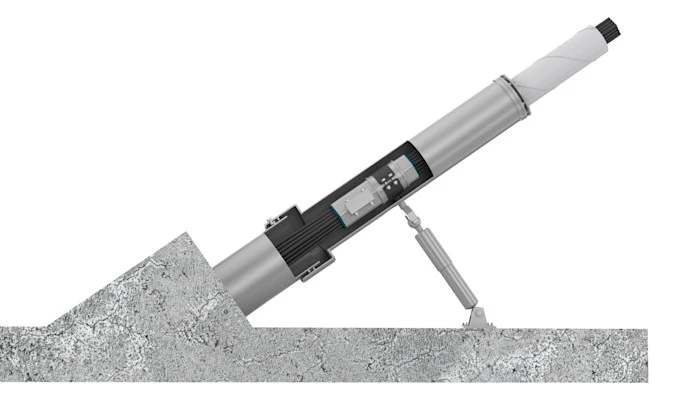

• Amortisseur visqueux externe: Fournir un amortissement supplémentaire très efficace par connexion directe du câble à la superstructure via l’amortisseur lui-même.
• Amortisseur visqueux interne: Transmission des forces de l’amortisseur à travers son boîtier en acier et son tuyau de sortie dans le tuyau encastré, d’où elles sont transférées dans la superstructure. Peut être utilisé à pratiquement n’importe quelle position de câble.

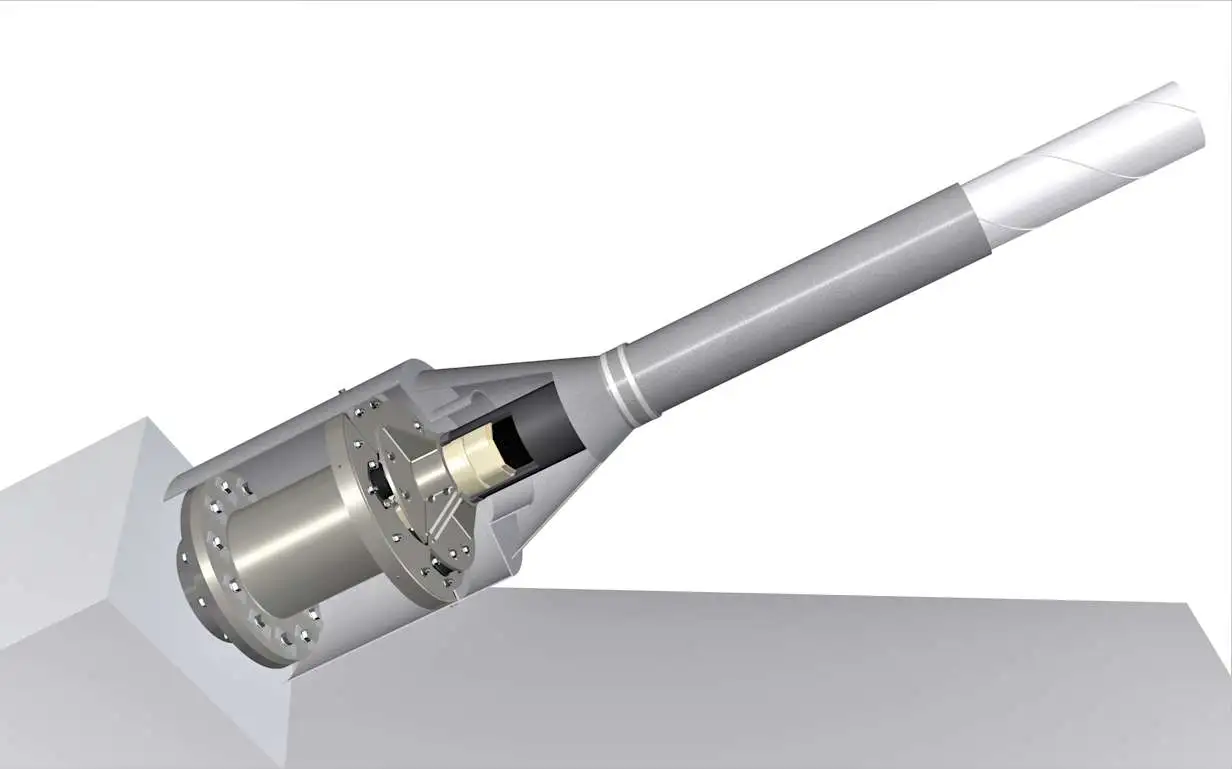

• Amortisseur interne en caoutchouc: Généralement plus efficace pour les longueurs de câble courtes et moyennes. Des tampons internes en caoutchouc agissant sur la résistance au cisaillement sont placés à l’intérieur d’une enveloppe extérieure (tuyau de sortie). Le matériau élastomère à haute efficacité dissipe l’énergie vibratoire tout en se déformant lorsqu’il est soumis à une contrainte de cisaillement.
• Amortisseur de friction interne : Solution efficace pour les longueurs de câbles moyennes à longues. Les éléments de friction rotatifs internes placés à l’intérieur d’une enveloppe extérieure (tuyau de sortie) dissipent l’énergie provenant du mouvement du câble.

Options

• Bouchon de flexion pour assurer l’activation de l’amortisseur mais protéger l’ancrage des contraintes de flexion excessives
• Mesure et analyse des vibrations des câbles
• Vérification des performances de l’amortisseur (système de surveillance à court terme ou permanent possible)

Certifications et brevets

Nos solutions d’amortissement répondent toutes à toutes les exigences fib & PTI en matière de performances d’amortissement
