Ancrage de Clévis

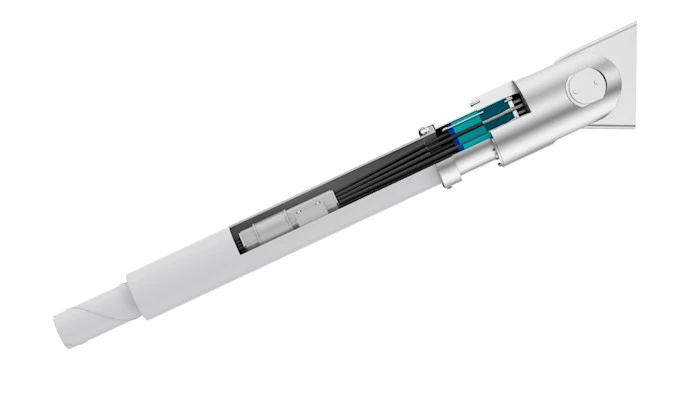

Les exigences architecturales pour la conception de ponts à haubans augmentent régulièrement. Les pylônes doivent souvent être aussi fins et élégants que possible. L’ancrage Clevis est la solution qui peut être reliée à la structure à l’extérieur du pylône si l’espace à l’intérieur du pylône est insuffisant pour les ancrages de câbles de maintien communs qui sont supportés par des plaques d’appui.

Caractéristiques et avantages du produit

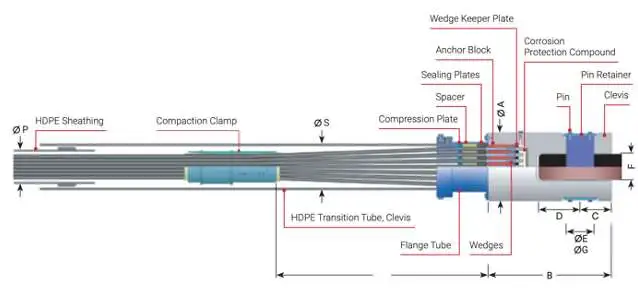

• Conception I:Tous les composants d’ancrage faisant partie intégrante de la chape offrent des paramètres de conception identiques à ceux du système standard DYNA Grip® et bénéficient ainsi de l’historique et de l’expérience de tests approfondis de DYWIDAG.

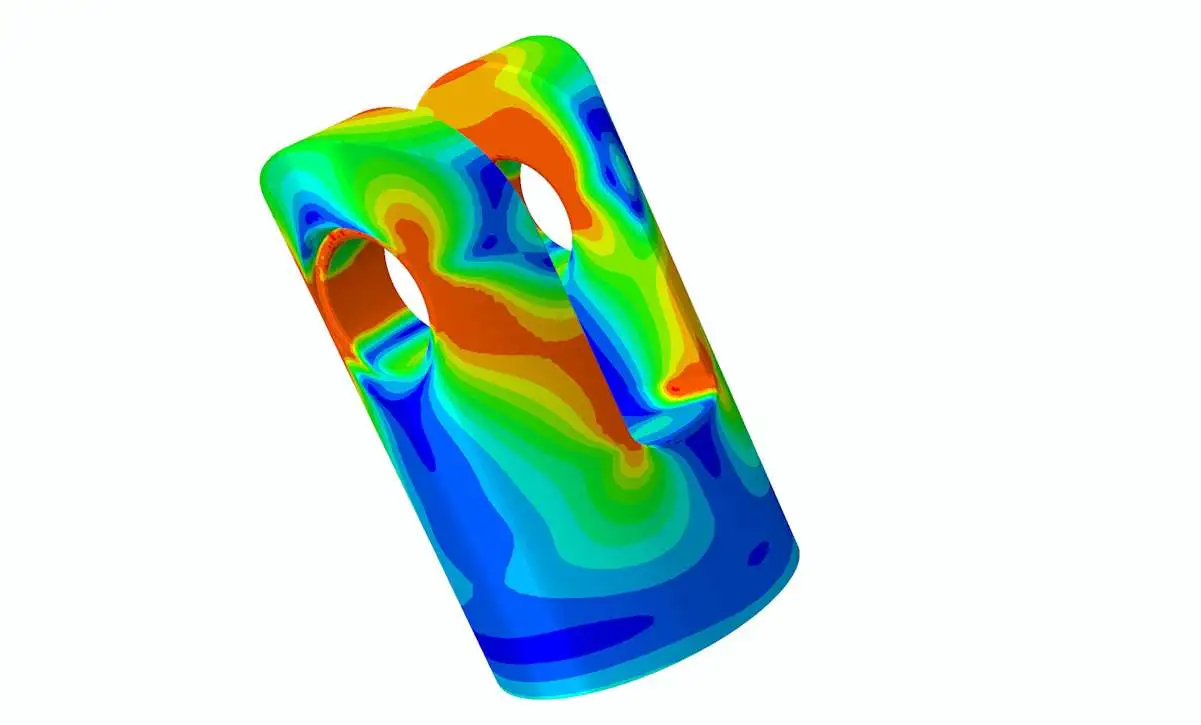

• Conception II : À l’aide d’une modélisation numérique telle que l’analyse par éléments finis (FEA), le corps de la chape et la broche se connectant à la plaque à gousset de la structure peuvent être conçus sur mesure en fonction de tout besoin spécifique au projet. AUCUN test requis !
• Restressant: La restauration des brins individuels ainsi que le remplacement du faisceau de brins complet sont possibles.
• Installation: Le câble à torons complet peut être facilement pré-assemblé sur la superstructure et est ensuite soulevé dans sa position finale. Des outils spéciaux pour le préassemblage de la chape ainsi que le montage de la goupille dans le trou de la chape sont disponibles sur place.
• Données techniques: Principe de conception modulaire avec une large gamme de tailles de câbles

Certifications et brevets

• Conformité totale du système (fatigue et traction, étanchéité aux fuites) avec fib Bulletin 89, PTI DC45.1-18 et Setra-CIP
• La protection contre la corrosion résiste à la classe de corrosivité C5 conformément à la norme ISO 12944
