Boulon combiné

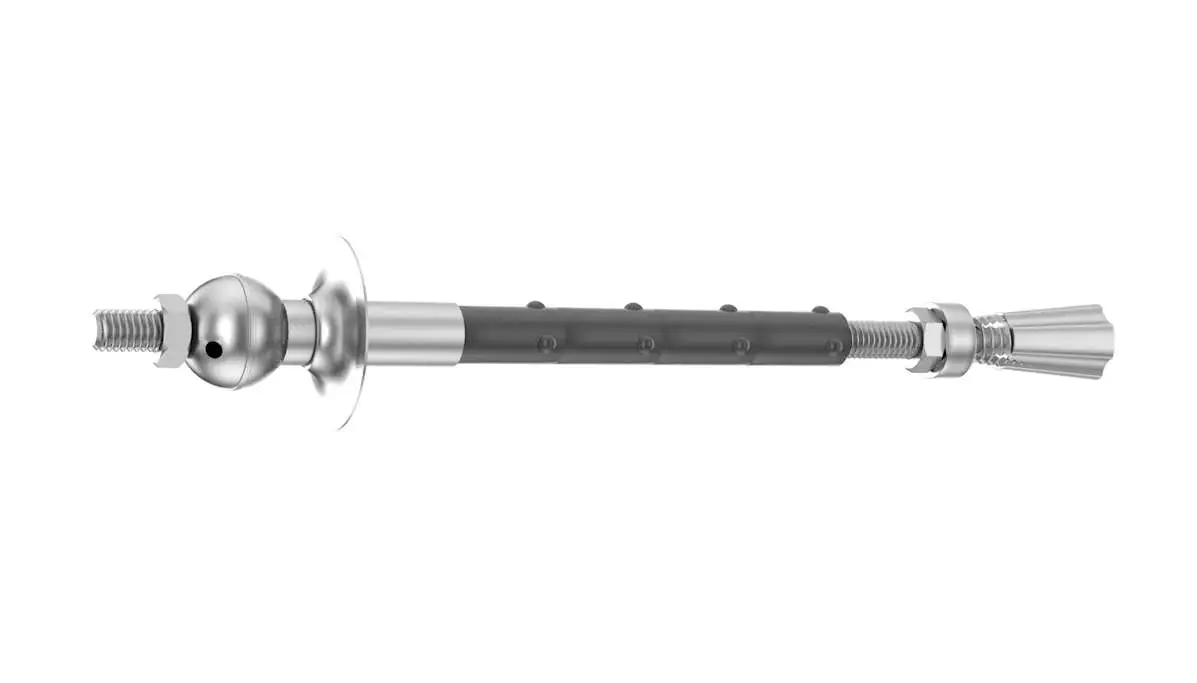

Combo-Bolt est un système fiable pour le confortement des masses rocheuses. Utilisé lors de travaux d’excavation dans les mines et les tunnels, il peut également être utilisé pour la stabilisation des talus. Sa plaque bombée permet une installation de l’ancrage très inclinée, ce qui est utile pour s’adapter aux surfaces des parois excavées.

L’ancrage est assuré en deux étapes :

• Immédiatement par le biais d’une cheville à expansion qui transfert une partie de la charge,
• Puis par l’injection d’un coulis à partir de la tête d’ancrage qui scelle le boulon sur toute la longueur.

Cette combinaison de deux technologies confère au boulon des performances mécaniques supérieures à un boulon classique. Par ailleurs, le coulis de ciment associé à une gaine en polyéthylène apporte une protection contre la corrosion de très longue durée.

Caractéristiques & Avantages du Produit

• L’installation est extrêmement rapide grâce au forage et au scellement simultanés.
• La durée de vie est de 120 ans grâce à une protection anticorrosion élevée.
• Le temps et les coûts de construction sont réduits.
• L’installation et le scellement peuvent se faire quel que soit l’angle du boulon.

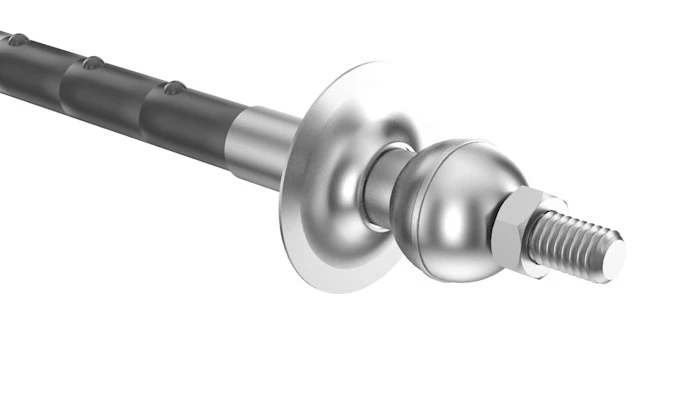

• Les angles sont repris au niveau de la tête d’ancrage à l’aide d’une plaque bombée.

Données techniques

Boulon M22: Barre filetée Ø22mm Nuance 600/800MPa – Charge à la rupture 205kN – Plaque Ø150mm.

Boulon M33: Barre filetée Ø32mm Nuance 500/550MPa – Charge à la rupture 426kN – Plaque carrée bombée 250x250mm.

Accessoires

• 3 types de protection contre la corrosion, pour la partie de l’armature au-delà de la gaine plastique, sont possibles : galvanisation à chaud, revêtement époxy ou combinaison des deux.
• Le système peut être utilisé en boulonnage ou clouage.
• La plaque d’appui, la tête d’injection et le tube sont disponibles en acier inoxydable S316.
• Des adaptations et modifications du système standard sont possibles.
• Essais sur boulons : fournit le matériel et la prestation de service sur demande.
