Système d’ancrage de barre de filetage

Les systèmes d’ancrage de barre sont largement utilisés pour conserver la résistance à l’arrimage et au soulèvement.

Le système est basé sur les Threadbars , qui assurent une facilité de couplage et de contrainte. La large gamme de capacités (jusqu’à 4 500 kN) permet d’utiliser des ancrages de barre de filetage pour de nombreuses applications.

Les longueurs de section typiques varient de 6 à 12 mètres. Lorsque plusieurs sections courtes sont nécessaires, le système d’ancrage de brin peut être plus adapté.

Caractéristiques et avantages du produit

• Le système Threadbar permet un couplage et une terminaison simples pour une installation rapide
• Les longueurs de contrainte libres avec tubes de recouvrement de coupleur permettent un décollement complet de la section sollicitée pour éviter un transfert de charge indésirable

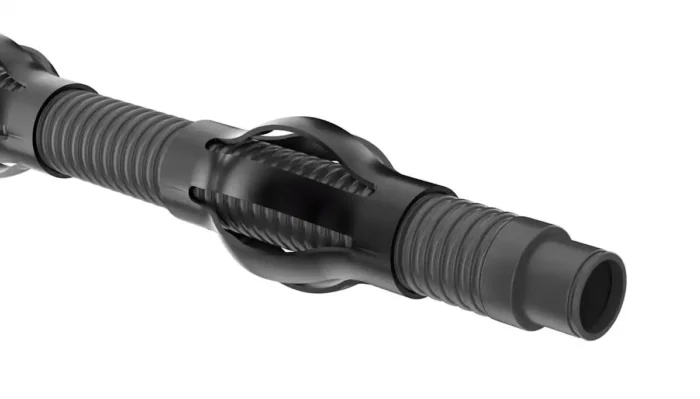

• Pour les travaux permanents, l’encapsulation pré-moulée en usine (double protection contre la corrosion) assure une durée de vie complète même dans des environnements agressifs
• Les composants de la tête d’ancrage peuvent être adaptés à des applications spécifiques, par exemple re-contraintes ou dé-contraintes
• La protection de la tête d’ancrage pour les travaux permanents comprend des capuchons de protection d’ancrage spécialisés et des dispositifs d’étanchéité pour assurer une longue durée de vie
• Les options de surveillance de charge et l’instrumentation peuvent être intégrées aux systèmes d’ancrage de barre de discussion  pour des informations basées sur les données

Principales normes pour les nuances d’acier

Europe/Asie: GEWI 500/550 Mpa, GEWI 555/700 Mpa, GEWI-Plus 670/800 Mpa, barre filetée en acier de précontrainte 950/1050 Mpa

Royaume-Uni: GEWI 500/600 Mpa, GEWI-Plus 670/800 Mpa, barre filetée en acier de précontrainte 950/1050 Mpa

Amérique du Nord: Acier de précontrainte de grade 150

Accessoires

• Plaques d’appui avec compensation d’angle, différentes finitions, caractéristiques architecturales.
• Entretoises de forage : lanterne ou patin
• Tubes Tremie pour jointoiement de forage (de bas en haut)
• Tubes post-groutage équipés de vannes TAM (tube à manchette) pour l’amélioration des contraintes de liaison
• Manilles de levage rigides ou articulées
• Fourches de couplage pour suspendre des sections à l’intérieur du forage
• Options galvanisées ou revêtues d’époxy
