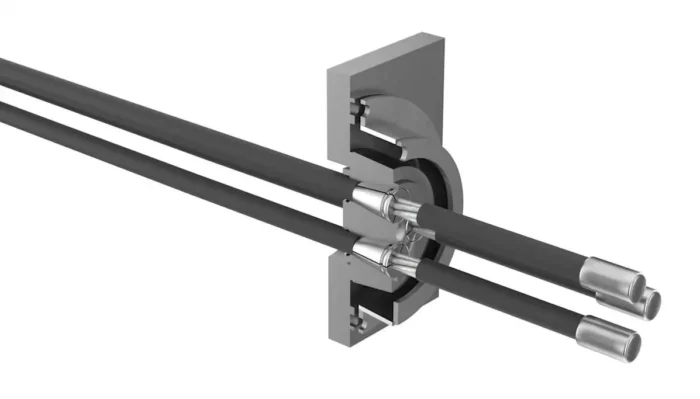

Système d’ancrage de brin à plusieurs étages

L’ancre de brin à plusieurs étages comprend plusieurs brins, chaque longueur liée étant placée à différents niveaux dans le forage. Ce système assure une répartition plus efficace de la charge sur la longueur fixe par rapport aux ancrages conventionnels.

Les ancrages conventionnels ont généralement une longueur de liaison maximale de 10 mètres en raison du risque de décollement progressif. Les ancres à plusieurs étages ne présentent pas de telles limitations, ce qui permet d’atteindre les charges d’ancrage requises dans un sol faible. Grâce à l’utilisation de plusieurs longueurs collées décalées à différentes profondeurs dans le forage, la longueur fixe collective peut être adaptée aux conditions du sol.

Étant donné que les longueurs collées sont situées à différents niveaux dans le forage, chaque longueur libre a une longueur différente. Pour s’adapter aux extensions différentielles des longueurs libres pendant la contrainte, un système de plusieurs vérins synchronisés en pression est nécessaire. Un seul vérin est nécessaire pour chaque longueur libre, relié à un collecteur commun. Ce système permet de synchroniser la pression dans chaque vérin tout en s’adaptant à une extension différente de chaque brin, à mesure que l’huile s’écoule vers le trajet de moindre résistance.

Caractéristiques et avantages du produit

• Les longueurs collées étagées garantissent une meilleure répartition de la charge même dans un sol faible.
• Une longueur de liaison illimitée permet d’atteindre les charges d’ancrage requises malgré de mauvaises conditions de sol
• Les longueurs collées varient généralement de 3 à 5 mètres, car les longueurs plus grandes perdent leur efficacité
• Disponible sous forme de systèmes temporaires, semi-permanents ou permanents pour s’adapter à toutes les applications
• Disponible en tant que système de brins partiellement ou totalement amovible lorsque l’accès est requis pour des travaux ultérieurs ou dans des situations temporaires
