Le système de post-tension externe non lié de utilisant des barres filetées est une solution efficace pour renforcer une large gamme de constructions. Ce système est particulièrement bien adapté au renforcement contre les contraintes de cisaillement, avec des tendons en barre disposés verticalement à l’extérieur des bandes pour remplacer le renfort d’étrier manquant selon les besoins. Il est également couramment utilisé pour améliorer la capacité de charge de cisaillement dans les ponts, les capuchons de piliers et les ancrages de base, ainsi que pour la contrainte des déviateurs et des blocs d’ancrage pour le renforcement longitudinal.
Ce système est également utilisé pour des applications temporaires telles que le renforcement de la tête de pilier et le remplacement des roulements, ainsi que pour le support temporaire de charges élevées.

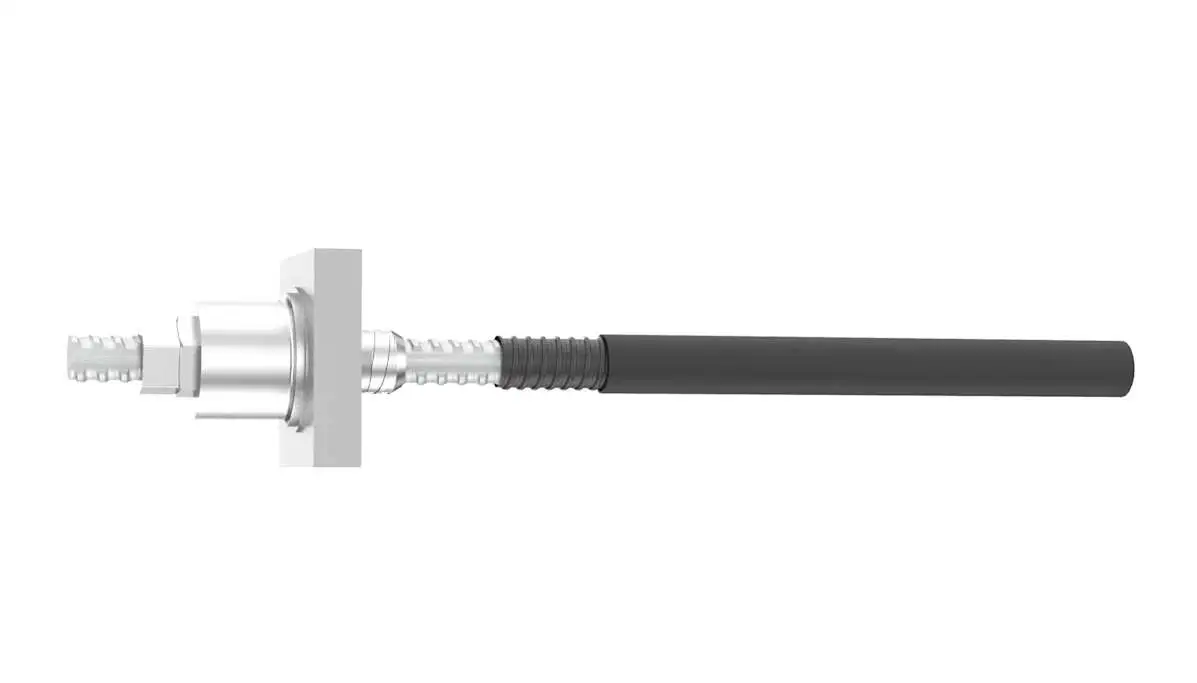

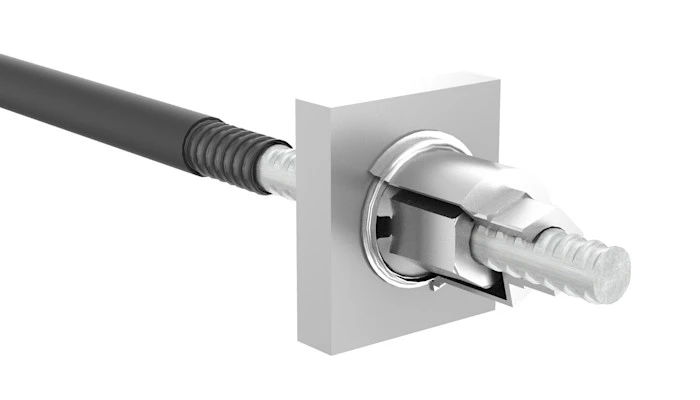

Notre système comprend deux types de barres filetées : les barres WR avec filetage continu laminé à chaud et les barres WS avec filetage laminé à froid au niveau des ancrages et des coupleurs. Cela permet une plus grande flexibilité dans la conception et l’installation et garantit un niveau élevé de performance et de durabilité. De plus, les barres peuvent être re-contraintes pour conserver leur capacité de conception d’origine et prolonger la durée de vie de la structure.
Pour protéger contre la corrosion, nous proposons plusieurs options pour nos tendons de barre non liés, notamment l’injection de cire de protection contre la corrosion ou de coulis cimentaire, ou de manchons thermorétractables ou de barre DYNA Protect® (un ruban de protection contre la corrosion à double couche emballé en machine), tous deux fournis avec des conduits PE. Cela garantit que notre système offre des performances durables et nécessite un minimum de maintenance au fil du temps. La qualité maximale de protection contre la corrosion est obtenue grâce à la préfabrication, qui est une option pour toutes les options de protection contre la corrosion. Toutefois, des options sur place sont également disponibles.
Caractéristiques et avantages du produit
- Barres de filetage disponibles de 1 » (18 mm) à 3 » (47 mm)
- Principalement adapté aux applications où le profil tendineux est principalement droit
- Ancrages à faible glissement pour de faibles pertes de force de précontrainte
- Les barres peuvent être surveillées avec la surveillance DYNA Force®, offrant de bonnes options de surveillance structurelle
- Plusieurs options de protection contre la corrosion disponibles selon l’application : manchon thermorétractable ou barre DYNA Protect® et conduit PE ; injection avec protection contre la corrosion avec remplissage flexible, ou injection avec coulis cimentaire après contrainte. Pour les options préfabriquées, un jointoiement contrôlé en usine avec coulis cimentaire (DCP) est disponible.
- Remplacement, nouvelle contrainte et couplage possibles
Principales normes pour les nuances d’acier
Europe/Asie/Amérique latine: Y1050
Amérique du Nord: Grade 150 ksi
Certifications et brevets
Europe/Asie/Amérique latine: ETA-05/0123, Z-13.72-50123 (Allemagne)
Amérique du Nord: Approbation du DOT de Floride. Approbation du système de l’Institut post-tension en cours
