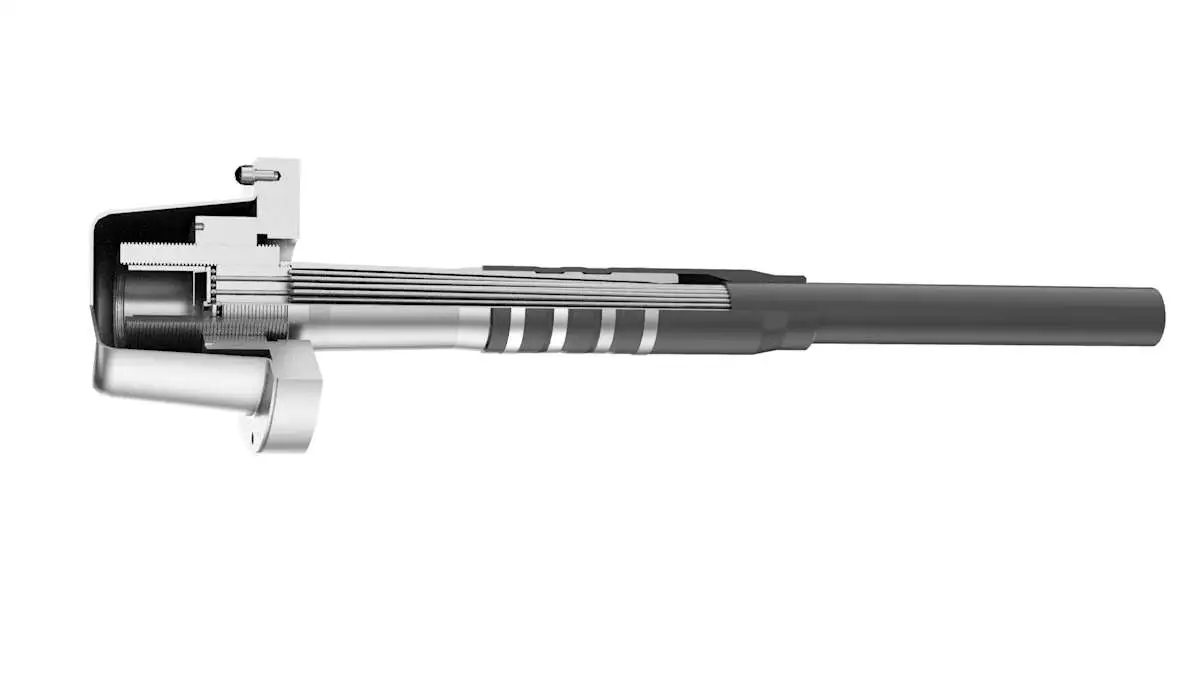

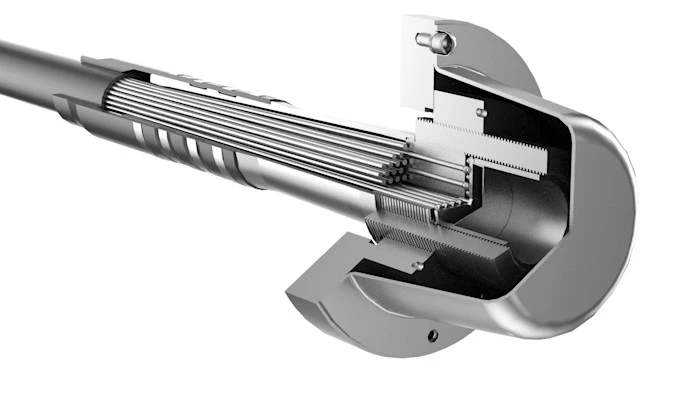

Le système de post-tension externe non lié avec fil de fer est conçu pour être utilisé dans une gamme d’applications différentes, notamment la construction de ponts et la précontrainte de parcs éoliens avec des tours en béton et hybrides. L’une des caractéristiques clés de ce système est l’utilisation de tendons externes avec des fils, spécialement conçus pour offrir une résistance et une durabilité optimales. Les tendons métalliques peuvent être facilement adaptés à une variété de configurations et d’agencements différents, ce qui les rend idéaux pour une large gamme d’applications différentes.
Le système propose également une gamme d’options de déviation avancées et est conçu pour fournir des écarts extrêmement faibles, ce qui le rend idéal pour une utilisation dans des structures où des tolérances précises sont requises. L’écart type est établi grâce à l’utilisation de demi-coques d’écart, tandis que les conduits coulés et courbés peuvent être utilisés pour des applications spéciales. Le système permet également des déviations biaxiales grâce à l’utilisation de demi-coquilles de déviation, et un angle de déviation prévu allant jusqu’à 2 x 10° est possible. De plus, les demi-coquilles de déviation fournissent un angle de tolérance de 3° dans chaque direction pour les déviations involontaires. Les rayons d’écart minimum dépendent de la taille du tendon et de la nuance d’acier, que l’on retrouve dans le tableau ci-joint.
Pour assurer des performances et une durabilité optimales tout au long de la durée de vie de la structure, ce système de post-tension externe non lié avec fil est conçu pour offrir une protection exceptionnelle contre la corrosion à l’aide d’un revêtement PE et d’un composé de protection contre la corrosion. Il existe également la possibilité d’une préfabrication complète du tendon protégé contre la corrosion jusqu’à une longueur de 400 m, pour une installation plus facile et plus rapide.
Les tendons du fil sont également infiniment re-contraintables, ce qui permet au système de maintenir le niveau initial de force de précontrainte, malgré diverses forces externes. Cela peut contribuer à garantir que la structure conserve sa capacité de conception d’origine et est capable de résister aux charges et forces externes comme prévu, même à long terme. De plus, la capacité de re-contraindre les tendons à l’infini peut également contribuer à prolonger la durée de vie de la structure, car elle permet un entretien et un réglage continus de la force de précontrainte pour compenser tout changement qui se produit au fil du temps.
Caractéristiques et avantages du produit
- Disponible pour une utilisation avec entre 30 et 84 fils pour une capacité de charge accrue et une plus grande durabilité
- Diamètres du fil 7 mm
- Ancrages à faible glissement pour de faibles pertes de force de précontrainte
- Les fils sont inspectables, offrant de bonnes options de surveillance structurelle
- Le profil du tendon est une ligne droite sectionnelle avec déviation, le cas échéant
- Des écarts extrêmement faibles sont possibles pour les structures où des tolérances précises sont requises ; les demi-coquilles de déviation permettent une installation facile des tendons, même avec une déviation biaxiale
- Aucune opération de jointoiement requise sur site, pour une installation plus rapide
- Une préfabrication complète du tendon protégé contre la corrosion jusqu’à une longueur de 400 m est disponible pour une installation de plus en plus rapide
- Mesure des contraintes avec DYNA Force® possible pour garantir des performances et une sécurité continues
- Infiniment re-stressable pour une maintenance continue et une durée de vie prolongée
- Revêtement PE et composé de protection contre la corrosion fournis pour fournir une protection optimale contre une large gamme de mécanismes de dommages potentiels
- Remplacement, nouvelle contrainte et couplage possibles
Principales normes pour les nuances d’acier
Europe/ Asie/ Amérique latine: Y1670, Y1770
Certifications et brevets
Europe/Asie/Amérique latine: ETA-07/0186
