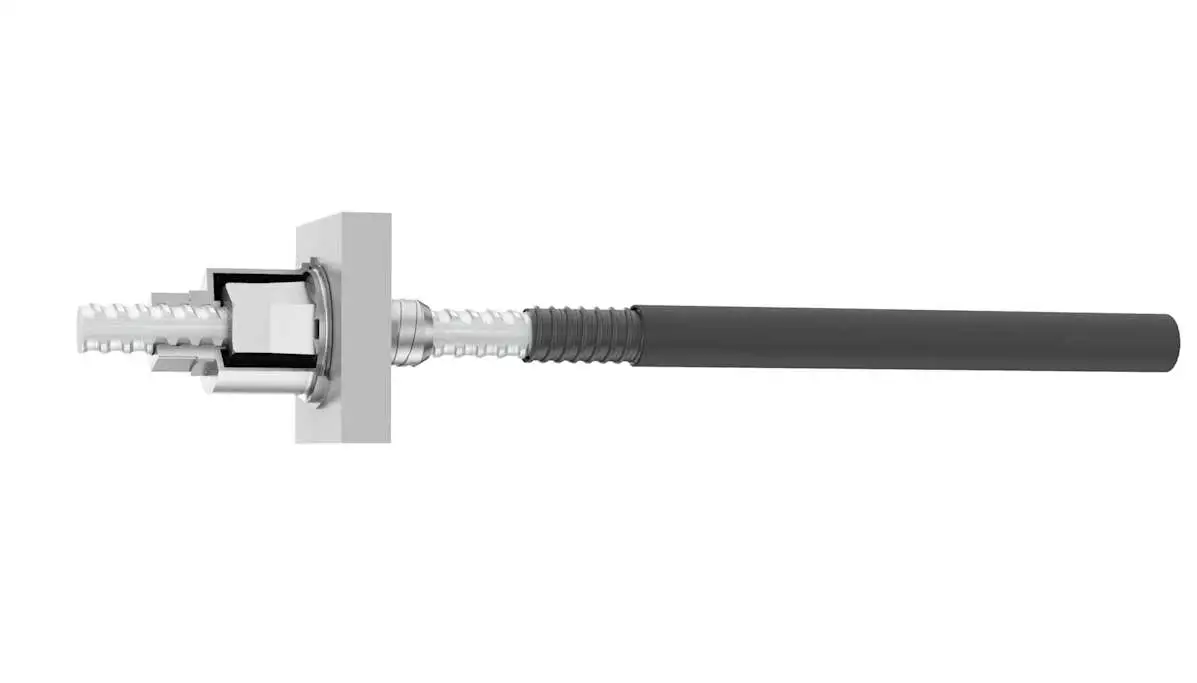

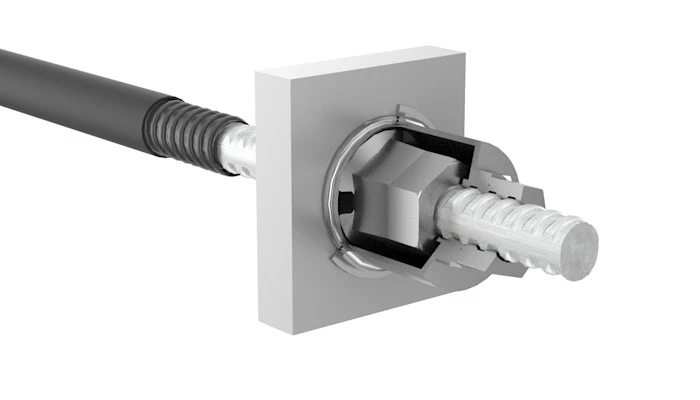

Système de post-tension interne non lié utilisant des barres de filetage

Le système de post-tension interne non lié de DYWIDAG utilisant des barres de filetage est la solution idéale pour les projets où l’infrastructure doit être renforcée et réparée. Ce système polyvalent peut être utilisé dans diverses applications, notamment la connexion entre des éléments préfabriqués, la fixation ou les ancrages d’arrimage de structures en acier et la post-tension transversale.

Notre système comprend deux types de barres filetées : les barres WR avec filetage continu laminé à chaud et les barres WS avec filetage laminé à froid au niveau des ancrages et des coupleurs. Cela permet une plus grande flexibilité dans la conception et l’installation et garantit un niveau élevé de performance et de durabilité. De plus, les barres peuvent être re-contraintes pour conserver leur capacité de conception d’origine et prolonger la durée de vie de la structure.

Pour protéger contre la corrosion, nous proposons plusieurs options pour nos tendons de barre non liés, notamment l’injection de cire de protection contre la corrosion ou de coulis cimentaire, ou de manchons thermorétractables ou de barre DYNA PROTECT (un ruban de protection contre la corrosion à double couche emballé en machine), tous deux fournis avec des conduits PE. Cela garantit que notre système offre des performances durables et nécessite un minimum de maintenance au fil du temps. La qualité maximale de protection contre la corrosion est obtenue grâce à la préfabrication, qui est une option pour toutes les options de protection contre la corrosion. Toutefois, des options sur place sont également disponibles.

Caractéristiques et avantages du produit

• Barres de filetage disponibles de 1 » (18 mm) à 3 » (47 mm)
• Principalement adapté aux applications où le profil tendineux est principalement droit
• Ancrages à faible glissement pour de faibles pertes de force de précontrainte
• Aucune opération de jointoiement requise sur site, pour des temps d’installation plus rapides
• Les barres sont inspectables, offrant de bonnes options de surveillance structurelle
• Plusieurs options de protection contre la corrosion disponibles selon l’application : manchon thermorétractable ou barre DYNA Protect® et conduit PE
• Remplir avec une charge flexible ou un gel
• Remplacement, nouvelle contrainte et couplage possibles

Norme principale pour les nuances d’acier

Europe/Asie/Amérique latine: Y1050

Amérique du Nord: Grade 150 ksi

Options

Barres WR

• Diamètre 18-47 mm (Europe)
• Fil laminé à chaud continu
• Spécifications dans la brochure, page 20

Barres WS

• Diamètre 26-40 mm
• Fil laminé à froid de chaque côté avec fil spécial à faible glissement
• Spécifications dans la brochure, page 21

Certifications et brevets

Europe/Asie/Amérique latine: ETA-05/0123, Z-13.72-50123 (Allemagne)

Amérique du Nord: Approbation du DOT de Floride
