Performances de fatigue élevées et excellente durabilité.

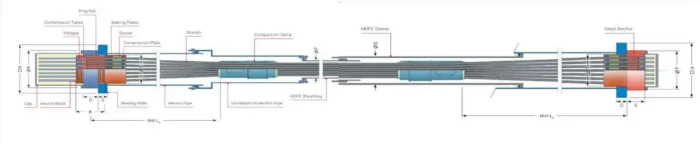

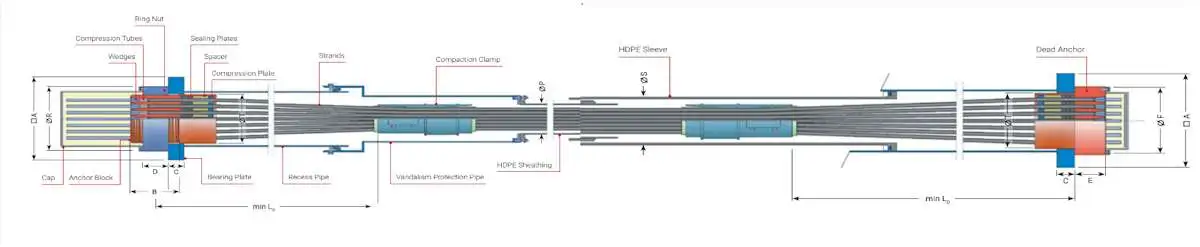

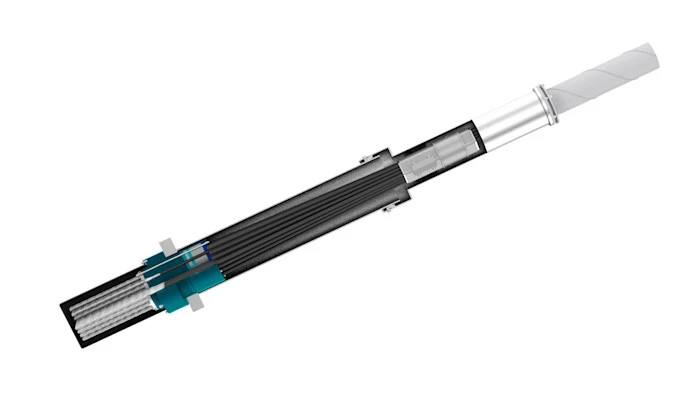

L’ancrage de contrainte DYNA Grip® se compose d’un bloc d’ancrage dans lequel les brins sont ancrés par des cales en 3 parties à haute fatigue. Un écrou annulaire est vissé sur le bloc d’ancrage pour transmettre la force du câble dans la structure via la plaque d’appui. Un tuyau en acier qui intègre des dispositions de pliage et d’étanchéité pour les brins fait partie du bloc d’ancrage. Un ancrage non réglable avec les mêmes dispositions pour le pliage et l’étanchéité des brins peut être placé du côté de l’impasse.
Caractéristiques et avantages du produit
- Remplaçabilité: Échange de brins simples, y compris le revêtement en PE à travers l’ancrage – pas d’interruption du trafic
- Étanchéité à la fuite: L’espace entre les fils est rempli d’un composé de protection contre la corrosion pour une étanchéité améliorée
- Capacité de fatigue élevée et excellente durabilité:Une unité d’étanchéité étanche et réglable et des brins avec revêtement en PE jusqu’à la cale répondent aux exigences les plus élevées. Aucune déviation des brins dans la zone de préhension des cales. Conformité totale aux normes internationales fib et PTI
- Pince de compactage: Avec guidage droit et rayon intérieur lisse pour une flexion optimisée du câble et une pression transversale minimisée. Sert également de structure de support en cas d’installation d’un déviateur de guidage ou d’un amortisseur
- Protection contre les chocs: Habituellement utilisé pour la protection contre le vandalisme. Peut également être mis à niveau vers un système de durcissement des câbles résistant au feu et à d’autres scénarios de menaces multiples (explosions, coupures, etc.). Plus d’informations ici
- Longueur libre: Brins en outre protégés par un tuyau de maintien résistant aux UV. Filet hélicoïdal extérieur standard pour réduire les vibrations induites par le vent et la pluie
- Cycles de construction rapides: Équipement léger pour l’installation des brins et l’opération de contrainte
- Données techniques: Principe de conception modulaire avec une large gamme de tailles de câbles. Consultez la brochure
Options
- Bouchon de pliage ou déviateur de guidage pour limiter les rotations excessives des câbles
- Dégivrage des câbles, protection contre l’incendie et les explosions
Certifications et brevets
- Conformité totale du système (fatigue et traction, étanchéité aux fuites) avec fib Bulletin 89, PTI DC45.1-18 et Setra-CIP
- Approbation allemande du système et du brin
- La protection contre la corrosion résiste à la classe de corrosivité C5 conformément à la norme ISO 12944
